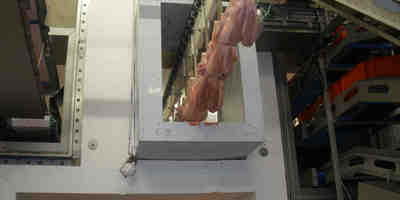

Manschette

Manschette

Produktbeschreibung

Durch das zuschäumende Abschottungssystem ist kein Freifahren des Schließbereiches bei nichtbrennbarem Fördergut notwendig. Bei diesem System gibt es keine beweglichen Abschottungselemente, was zu einem geringen Platzbedarf auf der Wandscheibe führt. Die Manschette erfüllt die Anforderung der Feuerwiderstandsklasse EI 90 in Anlehnung an 1634-1 mit Fördergut „total gefüllter Flaschen-Förderer“.

BauartFeuerschutzabschluss im Zuge bahngebundener Förderanlagen
Schließrichtungvon allen Seiten zuschäumend
FeuerwiderstandEI1 90 | in Anlehnung an 1634-1
Schließzyklennicht nötig, da keine bewegenden Teile
Wiederöffnungnicht erforderlich
FördersystemDurchgehende Rollenfördertechnik | Durchgehende Tragkettenfördertechnik | Durchgehende Gurtfördertechnik | Kreisförderer

Downloads

Konstruktiver Systemaufbau (Systemzeichnung)

Manschette
a = 140
Technische Machbarkeit
LH≤ 500 mm
LB≤ 300 mm

bVorausgesetzt
300 mmB < 100 mm und LH < 300 mm
500 mm100 mm < LB < 200 mm und 300 mm < LH < 500 mm
1000 mm200 mm < LB < 300 mm und LH < 320 mm
